I. Dẫn nhập

Trong bài viết này, chúng ta sẽ đi tìm hiểu về tất cả các hàm của Android Canvas. Các hàm này sẽ được chia là 4 nhóm chính:

Vẽ hình học
Vẽ văn bản
Vẽ màu sắc
Vẽ hình ảnh

Để có những kiến thức căn bản về Android Canvas thì các bạn có thể tham khảo bài viết này của mình.
Nội dung của bài viết được tham khảo tại đây.

II. Nội dung chính

1. Vẽ hình học

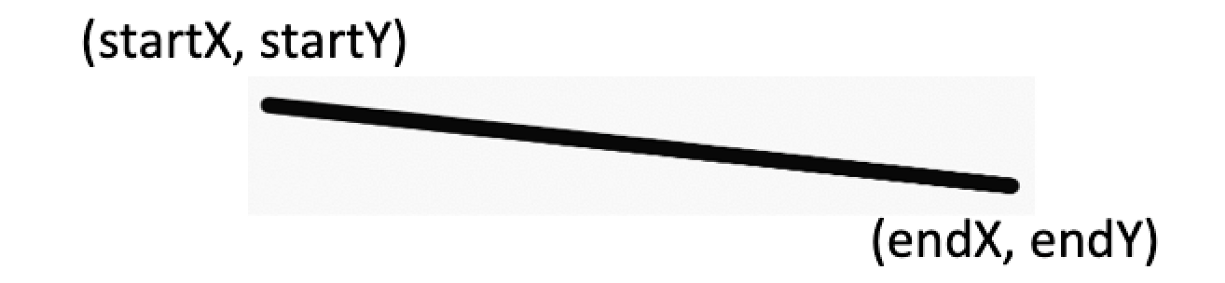

1. drawLine

Vẽ một đường thẳng đơn giản.

canvas.drawLine(startX, startY, endX, endY, paint)

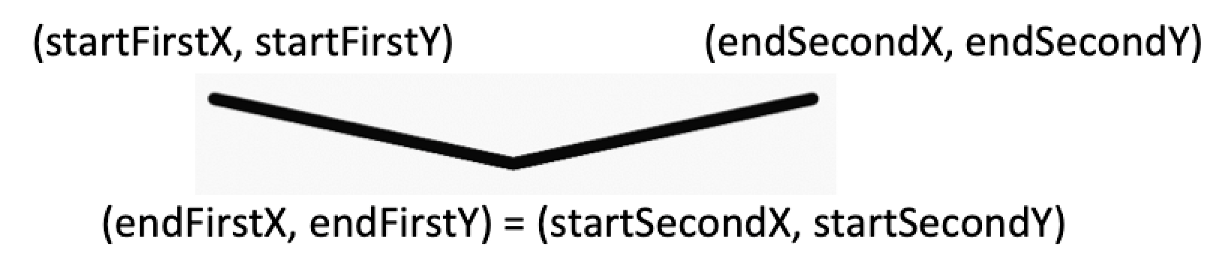

2. drawLines

Nếu chúng ta muốn vẽ nhiều đường thẳng thì thay vì gọi drawLine nhiều lần, chúng ta có thể sử dụng drawLines. Chúng ta chỉ cần cung cấp một mảng float các giá trị tọa độ như sau:

canvas.drawLines(
    floatArrayOf(
        startFirstX, startFirstY, endFirstX, endFirstY,
        startSecondX, startSecondY, endSecondX, endSecondY),
    paint)

3. drawPoint

Vẽ một điểm bất kỳ. Chúng ta cũng có thể vẽ một điểm bằng cách vẽ một đường thẳng có tọa độ bắt đầu và tạo độ kết thúc trùng nhau.

canvas.drawPoint(coordinateX, coordinateY, paint)

4. drawPoints

Vẽ nhiều điểm tương ứng với mảng float tọa độ.

canvas.drawPoints(
    floatArrayOf(
        startX, startY,
        startSecondX, startSecondY),
    paint)

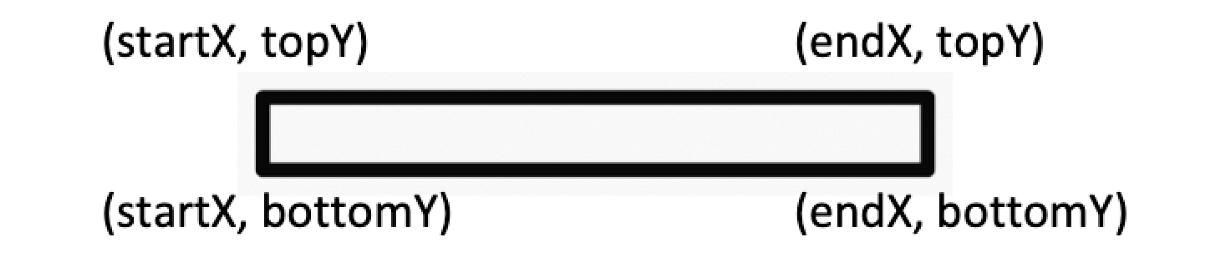

5. drawRect

Vẽ một hình chữ nhật sử dụng tọa độ hoặc Rect class.

canvas.drawRect(
    Rect(startX, topY, endX, bottomY),
    paint)

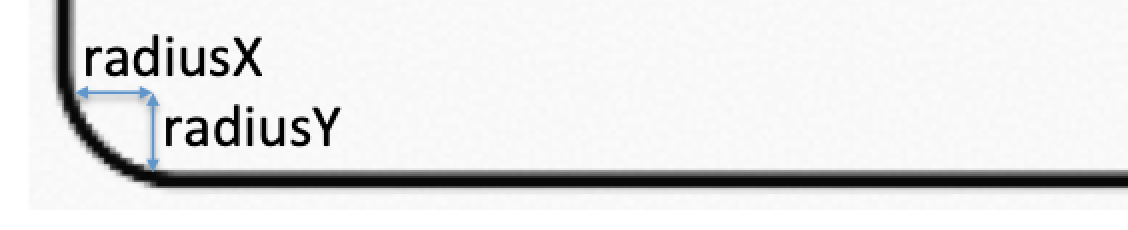

6. drawRoundRect

Vẽ hình chữ nhật có các cạnh bo góc. Hàm này tương tự như drawRect nhưng có thêm radiusX và radiusY để định nghĩa độ cong của các cạnh.

canvas.drawRoundRect(rect, radiusX, radiusY, projectResources.paint)

Nó sẽ vẽ một góc tròn đều nếu radiusX = radiusY
Khi radiusX = radius, nó sẽ có các góc tròn bình thường như bên dưới:

Nếu radiusX > radiusY, nó sẽ như sau:

Nếu radiusX < radiusY, nó sẽ như sau:

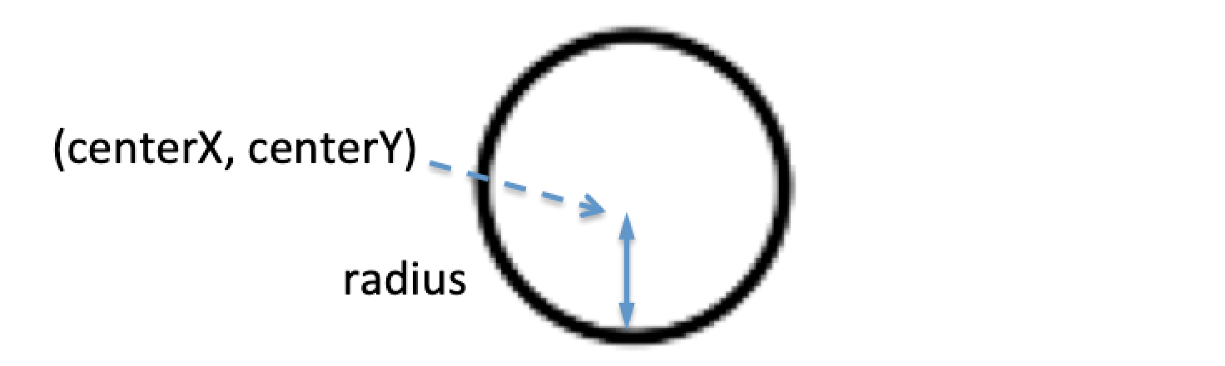

7. drawCircle

Vẽ một đường tròn với tọa độ tâm và bán kính.

canvas.drawCircle(
    centerCoordinateX, centerCoordinateY,
    radius,
    paint)

8. drawOval

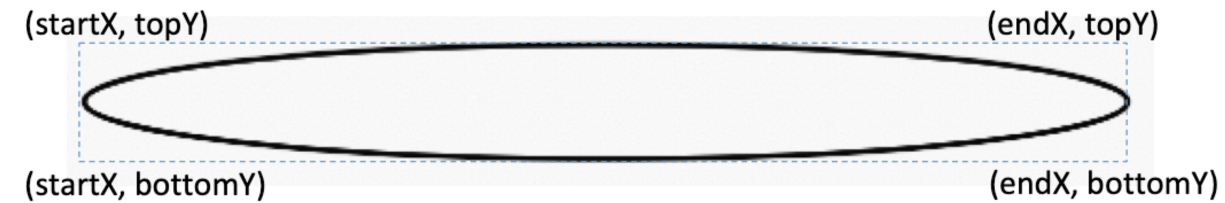

Không giống như vẽ đường tròn, chúng ta sẽ không cung cấp bán kính, thay vào đó chúng ta sẽ cũng cấp Rect và hình bầu dục sẽ được vẽ tương ứng.

canvas.drawOval(rect, paint)

9. drawArc

Vẽ một vòng cung sử dụng cơ chế tương tự như vẽ một hình bầu dục: sử dụng Rect. Nó sẽ có thêm các tham số như: startAngle, sweepAngle và useCenter.

canvas.drawArc(rect, startAngle, sweepAngle, useCenter, paint)

Với startAngle, điểm bắt đầu là tâm giữa cuối của Rect theo chiều kim đồng hồ (0 độ). sweepAngle được tính toán từ startAngle. useCenter là biến Boolean để xác định xem cung có kết nối với tâm hay không.

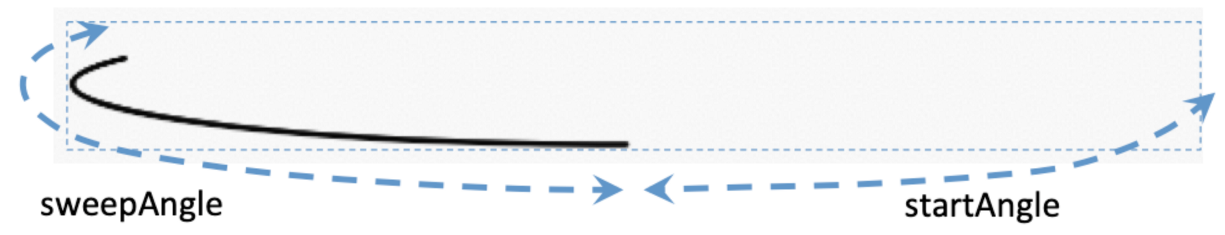

useCenter = false

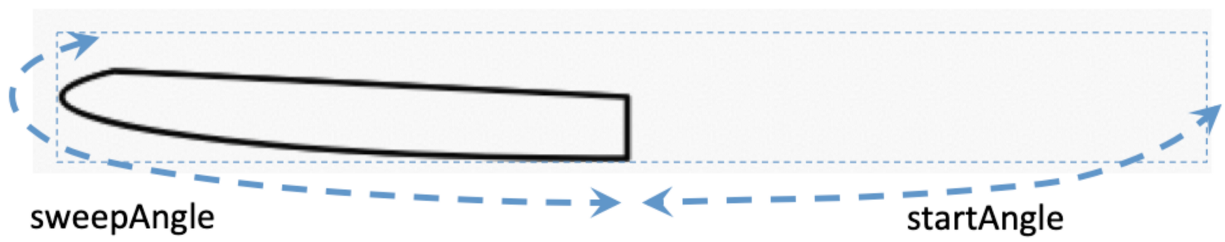

useCenter = true

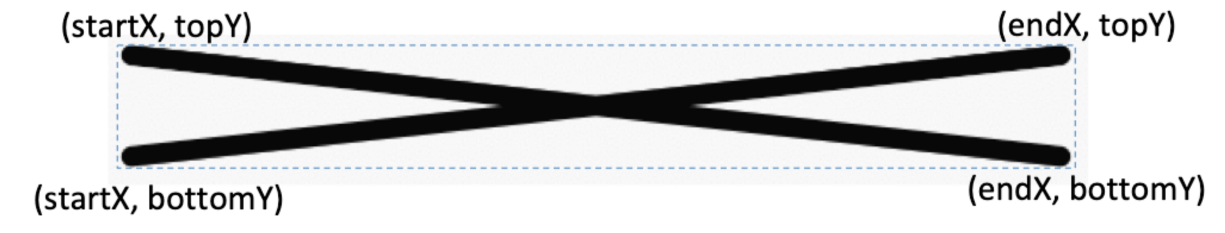

10. drawPath

Để vẽ một thứ gì đó không bị giới hạn bởi các đường hình học thông thường thì chúng ta sẽ sử dụng drawPath. Path là một đối tượng chứa các đường mà chúng ta muốn vẽ. Nó bao gồm các chức năng như moveTo và lineTo, giống như vẽ và di chuyển bằng bút chì.

val path = Path()
path.moveTo(startX, topY)
path.lineTo(endX, bottomY)
path.moveTo(startX, bottomY)
path.lineTo(endX, topY)
canvas.drawPath(path, paint)

11. drawVertices

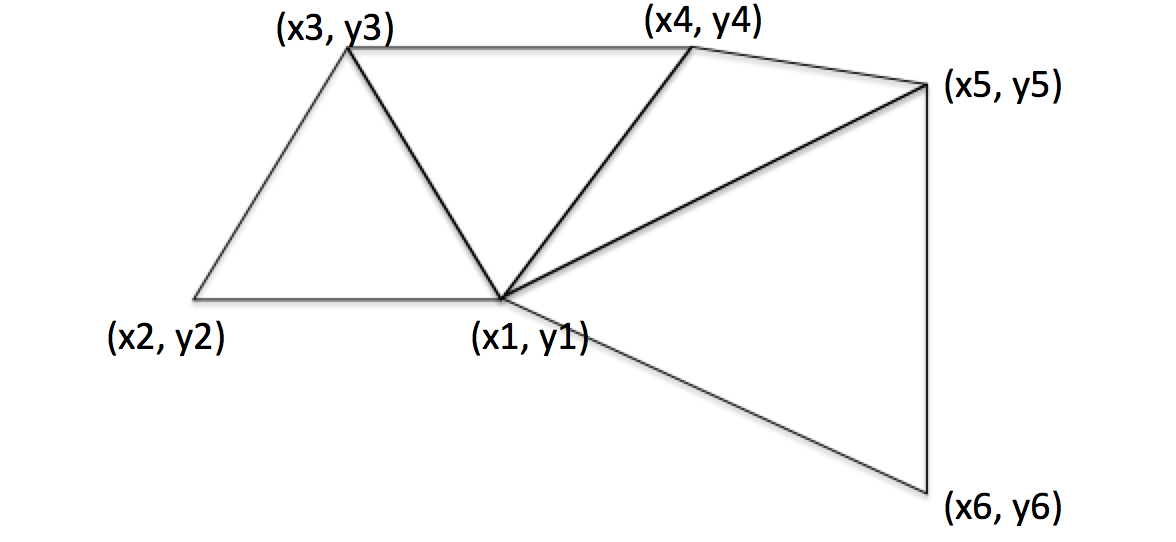

Đây là một hàm tương đối phức tạp, nó vẽ các hình tam giác hoặc các đỉnh với các điểm cực tiểu. Ví dụ: với sáu tọa độ, chúng ta có thể vẽ bốn hình tam giác.

Khi được lặp lại, nó có thể được sử dụng để tạo mô hình 3D phức tạp. Hình dưới đây (một bông hồng 3D) được vẽ bằng drawVertices

2. Vẽ văn bản

1. drawText

Chúng ta thường sử dụng TextView để hiện thị văn bản, tuy nhiên nếu chúng ta muốn kiểm soát văn bản tốt hơn, chẳng hạn như thay đổi động, định vị chính xác... thì drawText rất hữu ích.

canvas.drawText(text, coordinateX, coordinateY, paintText)

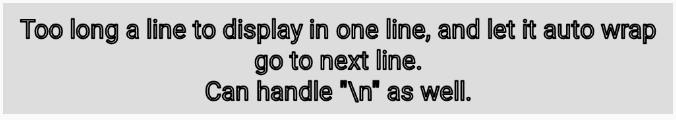

2. Vẽ StaticLayout

drawText có nhược điểm là không tự động căn chỉnh khi nội dung dài hơn một dòng và nó cũng không thể xử lý ký tự xuống dòng \n. Do đó, chúng ta cần StaticLayout để vẽ văn bản và xử lý xuống dòng khi cần thiết.
Bản chất của StaticLayout không phải là một hàm để vẽ của canvas, nhưng thay vì đó, nó sẽ tự vẽ chính nó vào canvas:

val staticLayout =
    StaticLayout.Builder.obtain(
        TEXT, 0, TEXT.length, textPaint, width
    ).build()

canvas.save()
canvas.translate(coordinateX, coordinateY)
staticLayout.draw(canvas)
canvas.restore()

3. drawPosText

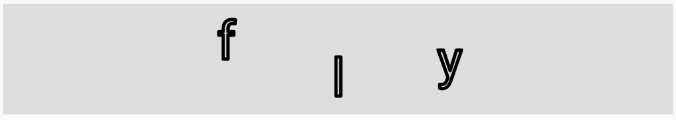

Cho phép đặt các ký tự ở các vị trí xác định. Như ví dụ ở hình dưới, các chữ cái của fly xuất hiện ở các tọa độ Y khác nhau:

val posArray = listOf(x1, y1, x2, y2, x3, y3 ...).toFloatArray()
canvas.drawPosText(TEXT, startIndex, endIndex, posArray, paint)

Số lượng các điểm tọa độ được cung cấp ít nhất phải bằng với các chữ cái được vẽ, nếu không sẽ bị lỗi.

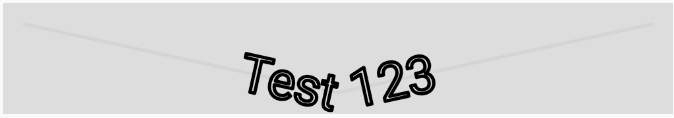

4. drawTextOnPath

Chúng ta có thể đặt văn bản dọc theo path được cung cấp. Vị trí x và y có liên quan đến vị trí của path đã cho.

canvas.drawTextOnPath(TEXT, path, x, y, paint)

5. drawTextRun

Hàm này thường không sử dụng với tiếng Anh. Nó chỉ được áp dụng cho ngôn ngữ có các chữ cái được vẽ khác nhau phụ thuộc vào khả năng hiển thị của các chữ cái xung quanh.

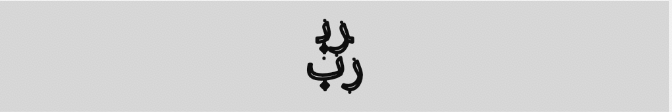

Ví dụ, hình ảnh dưới đây có hai dòng gồm hai chữ cái. Hai chữ cái ở cả hai dòng là giống nhau. Tuy nhiên, chúng được viết khác nhau. Trong dòng đầu tiên, nó là một phần của một từ lớn hơn, trong khi dòng thứ hai là hai chữ cái riêng lẻ.

3. Vẽ màu sắc

1. drawRGB

Vẽ màu sắc cho canvas. Hàm này thường được dùng để cài đặt màu nền.

canvas.drawRGB(red, green, blue)
// Each is between 0 and 255, where 0 is not there, and 255 is full.
// When alpha is 255, it is opaque, and 0 is transparent.

2. drawARGB

Tương tự như drawRGB, hàm này bổ sung khả năng làm trong suốt màu sắc.

canvas.drawARGB(alpha, red, green, blue)
// When alpha is 255, it is opaque, and 0 is transparent.

Điều này rất hữu ích để đặt màu phía trước và làm mờ mục phía sau.

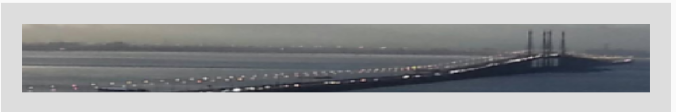

Hình gốc

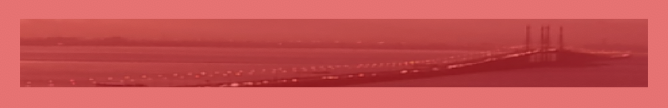

Hình ảnh mờ màu đỏ nửa trong suốt

3. drawColor

Hàm này đước sử trong trường hợp chúng ta muốn sử dụng màu từ resource thay vì đặt màu ARGB.

canvas.drawColor(context.getColor(R.color.colorPrimary))

4. drawPaint

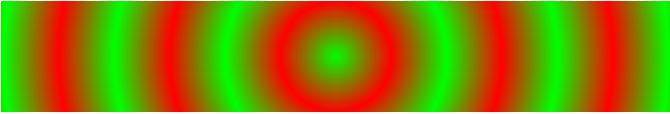

Đôi khi, chúng ta thích vẽ những màu sắc huyền ảo hơn thì thay vì sử dụng ARGB hoặc resource color, chúng ta có thể tạo một đối tượng Paint.

val gradientPaint by lazy {
    Paint().apply {
        shader = RadialGradient(
            width/2f,
            height/2f,
            height/2f,
            Color.GREEN,
            Color.RED,
            Shader.TileMode.MIRROR
        )
    }
canvas.drawPaint(gradientPaint)

4. Vẽ hình ảnh

1. drawBitmap

Hàm này dùng để vẽ bitmap vào canvas.

private val bitmap by lazy {
    BitmapFactory.decodeResource(resources, R.drawable.image)
}
canvas.drawBitmap(bitmap, sourceRect, destRect, paint)

Các tham số cần thiết là bitmap và destRect:

_ bitmap có thể lấy từ resource.

_ destRect là vùng hình chữ nhật của canvas để vẽ vào.

Các tham số tùy chọn gồm sourceRect và paint:

_ sourceRest là vùng hình chữ nhật đại diện cho tập hợp con của hình để vẽ. Khi nó null thì toàn bộ hình ảnh sẽ được sử dụng.

_ paint có thể null và Bitmap vẫn được vẽ như bình thường. Nó rất hữu ích nếu chúng ta muốn tạo một lớp phủ với hình khác.

2. drawPicture

Nếu chúng ta có nhiều thứ cần vẽ và điều này xảy ra nhiều lần và chúng ta không muốn quá trình xử lý chậm và phải vẽ lại chúng mỗi lần, chúng ta có thể đưa toàn bộ bản vẽ của mình vào Picture.
Dưới đây là một ví dụ đơn giản, chúng ta lưu bản vẽ của mình thành một Picture

private val picture by lazy {
    val picture = Picture()
    val pCanvas = picture.beginRecording(width, height)
    pCanvas.drawBitmap(bitmap, null, rect, null)
    picture.endRecording()
}

Khi cần thiết chỉ cần gọi

canvas.drawPicture(picture)

Điều này sẽ đẩy nhanh toàn bộ quá trình vẽ của chúng ta cho những thứ cần phải vẽ đi vẽ lại nhiều lần.

3. drawBitmapMesh

Đây là thao tác với hình ảnh bitmap đã được vẽ. Với một hình ảnh đã cho, chúng ta có thể đặt tọa độ bên trong hình ảnh và dịch một điểm đến một vị trí khác, do đó sẽ biến đổi hình ảnh của nó.

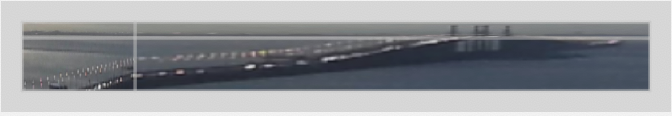

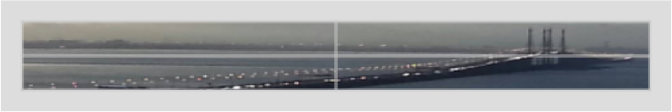

Ví dụ hình ảnh dưới đây với tâm X, Y được hiển thị trong mặt cắt ngang đường trắng.

Tuy nhiên, sử dụng drawBitmapMesh, chúng ta có thể thay đổi tọa độ và biến đổi hình ảnh cho phù hợp.

III. Kết

Hy vọng với bài viết này, các bạn sẽ có thêm những hiểu biết về Android Canvas và áp dụng nó trong thực tiễn.
